50DVZ-500A立式渣漿泵
材質:
高鉻合金耐磨材質。
型號意義:
50：出口直徑； DVZ：產品系列； B：葉輪葉片4；40：葉輪直徑40cm。
流量:
15-65m3/h
揚程:
8.6-58.3m
功率:
11-30kW
應用范圍:
主要用于礦山,冶金,市政,電力,煤碳,石油,化工,建材等行業。
產品描述
售后承諾
訂貨流程
該產品為立式離心渣漿泵，浸入液下，適于輸送磨蝕性，粗顆粒、高濃度渣漿。不需要任何軸封和軸封水，在吸入量不足的工況下也能正常工作。
產品性能參數
流量：Q=15-65m³/h
揚程：H=8.6-58.3m
轉速：n=700-1470r/min
最高效率：η=34.1%
出口直徑：d1=50mm
葉輪直徑：D=400mm
葉輪片數：N=4
許過粒徑：d=9mm
電機功率：P=11-30kW
外形尺寸：L×W×H=2673×712×712
泵重：Wt.=540kg

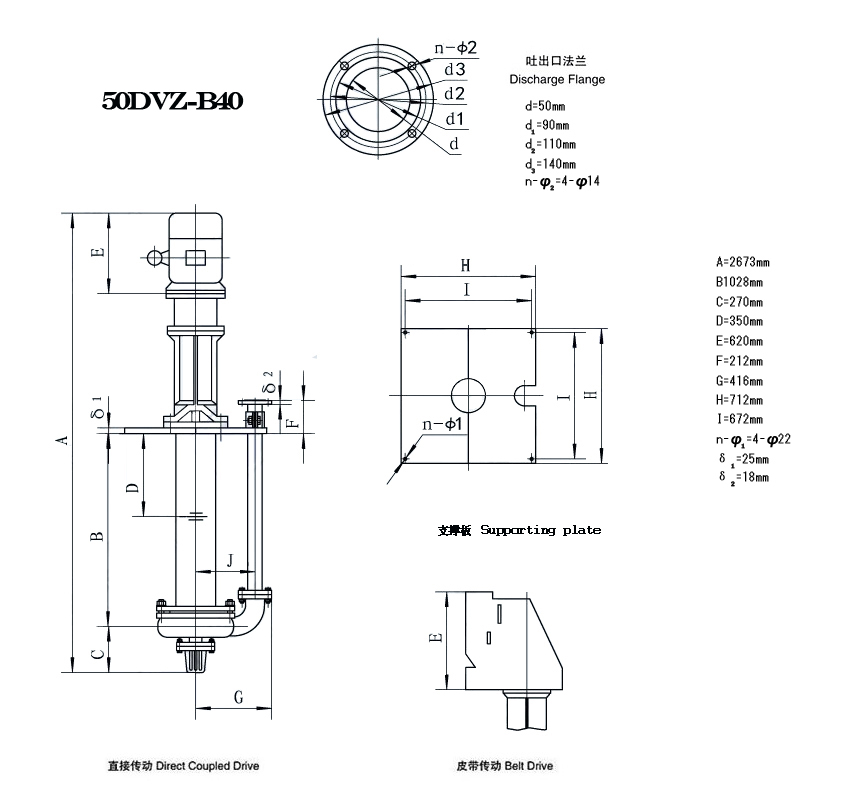

產品外形及安裝尺寸圖
 |
產品零部件名稱及材質
| 零件代號 | 零件名稱 | 單重 | 數量 | 材料名稱材質及規格 | 備注 |
| 50DVZ-40-150-1 | 葉輪 | 30 | 1 | GLH-1 | |
| 50DVZ-40-150-2 | 護套 | 82 | 1 | GLH-1 | |
| 50DVZ-40-150-3 | 后護板 | 22 | 1 | GLH-1 | |
| 65DVZ-30-150-2 | 單端面機械密封 | 1 | 組件 | ||
| 50DVZ-40-150-4 | 后泵殼 | 45 | 1 | QT500-7 | |
| 65DVZ-30-150-4 | 軸承擋套 | 0.3 | 2 | 45 | |
| 65DVZ-30-150-5 | 下軸承壓蓋 | 3.8 | 1 | Q235-A | |
| 65DVZ-30-150-6 | 下軸承體 | 48 | 1 | QT500-7 | |
| 65DVZ-30-150-7 | 軸 | 79 | 1 | 45 | |
| 65DVZ-30-150-8 | 支架 | 84 | 1 | ||
| 50DVZ-30-150-5 | 支撐板 | 75 | 1 | 組件 | |
| 65DVZ-30-150-10 | 上軸承體 | 46 | 1 | QT500-7 | |
| 65DVZ-30-150-11 | 上軸承壓蓋 | 3.5 | 1 | Q235-A | |
| 65DVZ-30-150-12 | 圓螺母M52×1.5(左) | 0.2 | 1 | 45 | |
| 50DVZ-40-150-6 | 電機支座 | 79 | 1 | Q235-A | |
| 65DVZ-35-150-13 | 電機支座 | 79 | 1 | Q235-A | |
| 65DVZ-30-17 | 鍵C16×110 | 1 | 45 | ||
| 65DVZ-35-21 | 彈性聯軸器 | 30 | 1 | HT200 | 組件 |
| 50DVZ-40-150-8 | 出水管 | 15 | 1 | ||
| 50DVZ-40-150-9 | 下濾網 | 4 | 1 | Q235-A | |
| 50DVZ-40-150-10 | 加長吸入管 | 7 | 1 | ||
| 260*4 | O型圈 | 1 | 丁晴橡膠 | 膠接 | |
| 360*4 | O型圈 | 1 | 丁晴橡膠 | 膠接 | |
| NU212E | 軸承 | 1 | |||
| 7212AC | 軸承 | 2 |
您可電話咨詢 0311-88707799，了解更多詳細產品數據。
