40DAR-200A襯膠渣漿泵_膠泵

該產品為懸臂、離心泵。采用臥式、垂直軸向中開式雙泵殼結構，內襯為硬質合金具有良好的耐磨、耐腐蝕性和高可靠性。產品結構合理，運行可靠，壽命長等特點。特別適用于中高濃度，強磨蝕工況。

材質:

橡膠耐腐耐磨材質。

型號意義:

40：出口直徑； DAR：產品系列； B：托架形式。

流量:

25.2-54m3/h

揚程:

5.5-41m

功率:

2.2-15kW

應用范圍:

主要用于礦山,冶金,市政,電力,煤碳,石油,化工,建材等行業。

產品描述

售后承諾

訂貨流程

產品性能參數

流量：Q=25.2-54m³/h
揚程：H=5.5-41m
轉速：n=1000-2600r/min
最高效率：η=50%
出口直徑：d1=38mm
進口直徑：D1=51mm
葉輪直徑：D=180mm
葉輪片數：N=5
許過粒徑：d=16mm
電機功率：P=2.2-15kW
汽蝕余量：NPSHr=2.5-5m
外形尺寸：L×W×H=592×410×381
泵重：Wt.=104kg

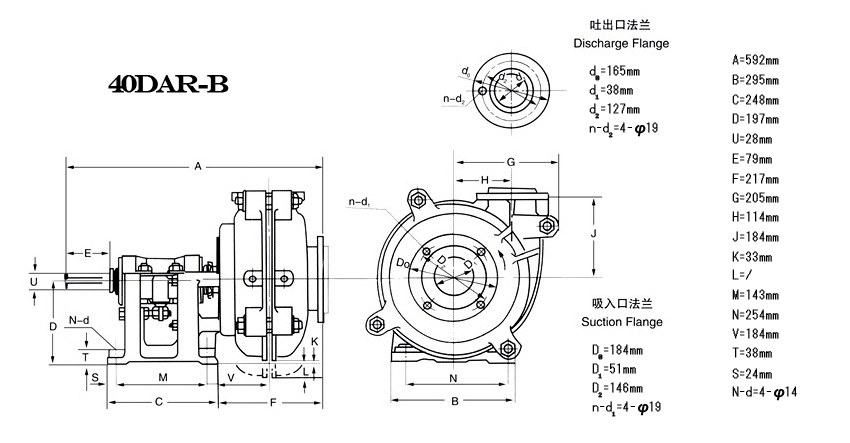

產品外形及安裝尺寸圖

產品零部件名稱及材質

零件名稱	代號	材質	單重
油杯座	B138	20	0.11
托架	B003M	HT200	24.00
軸套	B075	4Cr13	1.24
定位套	B117	4Cr13	0.60
填料箱	B078	HT200	3.11
填料箱	B078JM	HT200	3.11
付葉輪	B028	HT200	0.70
減壓蓋	B029	HT200	2.80
減壓蓋膠	B029R	天然膠	0.40
水封環	B063	1Cr18Ni9Ti	0.73
前水封環	B118	1Cr18Ni9Ti	1.27
填料墊	B067	1Cr18Ni9Ti	0.38
對開填料壓蓋	B044	HT200	0.40
泵蓋螺柱	B015M	45	1.48
O型圈	B217	丁晴膠
密封墊	B122	天然膠
泵體	B15032	HT200	20.50
泵體	B05032JM	HT200	20.50
泵蓋	B15013	HT200	20.00
葉輪膠	B15127	天然膠	6.30
前護套膠	B15017	天然膠	2.80
后護套膠	B15036	天然膠	2.10
唇口密封墊	B090	丁晴膠
吸入口密封墊	B15060	天然膠
吐出口密封墊	B15132L	天然膠
護套密封墊	B15125	天然膠
O型圈	B109	丁晴膠
軸承體	B004M	HT200	9.80
端蓋	B024	HT200	1.80
黃油擋圈	B046	HT200	0.43
迷宮套	B062	HT200	0.80
軸	B073M	45	7.79
英制圓螺母B061	SBB046-82	45	0.36
填料壓蓋螺栓M10×40	SBB047-82	45	0.19
壓緊墊圈B011	SBB048-82	45	0.19
調整螺栓M12×125	SBB049-82	45	0.28
泵體螺柱M12×140	SBB052-82	45	0.35
軸承組件	B005M
